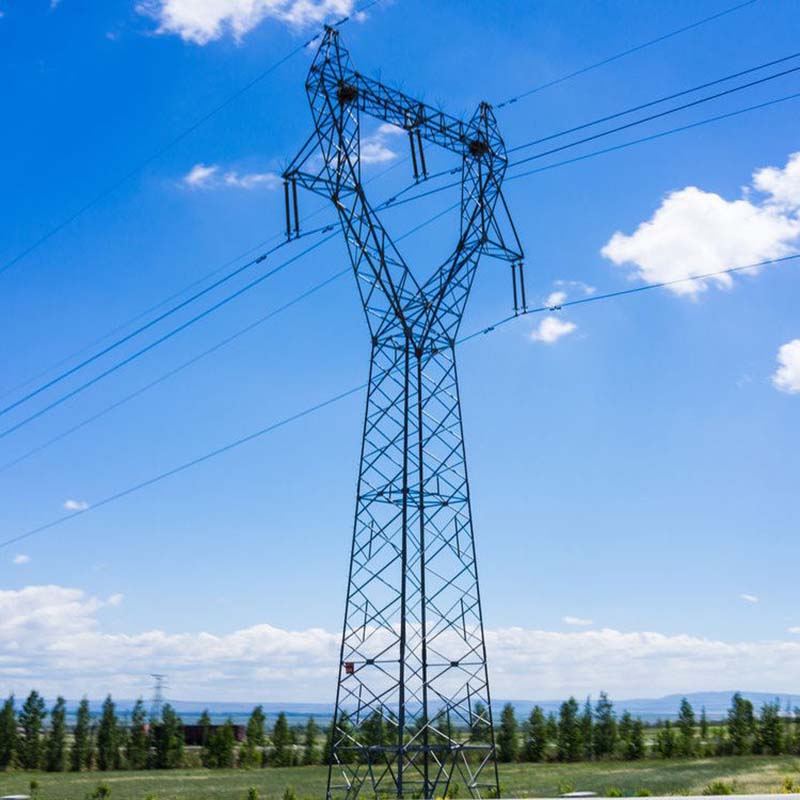

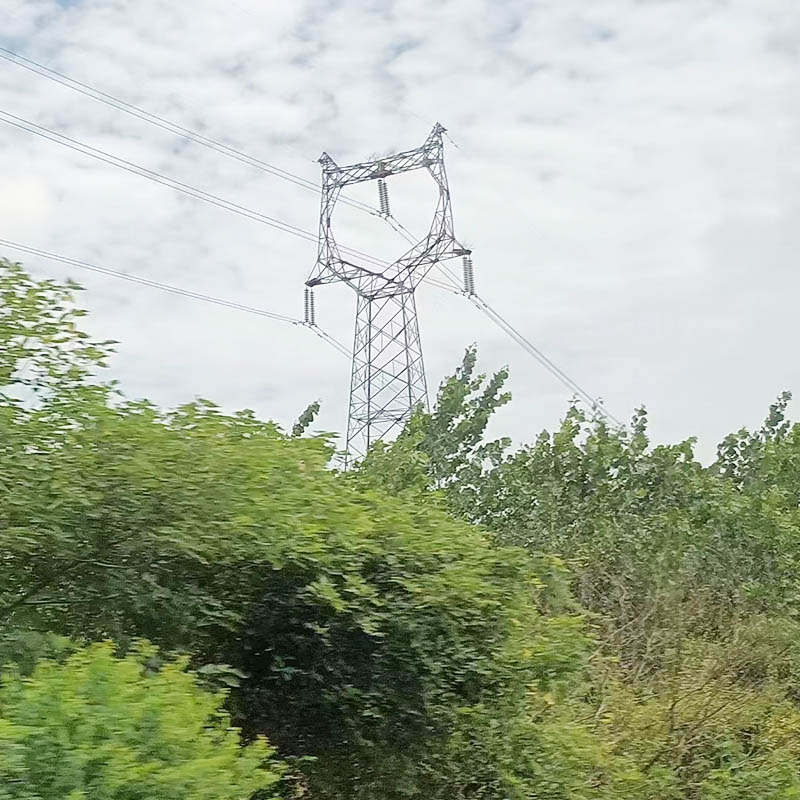

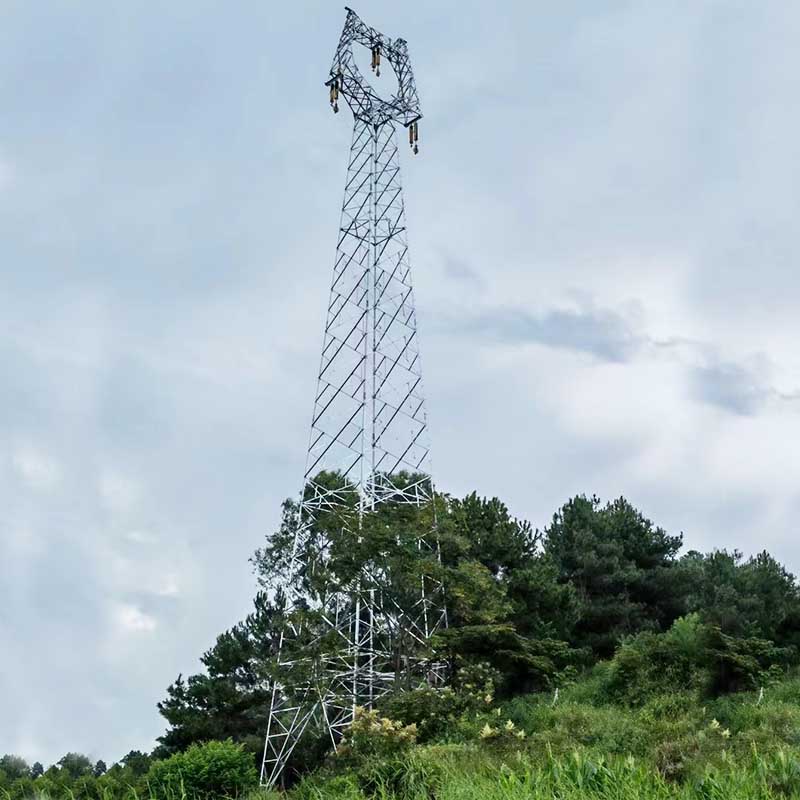

Tour de puissance à haute tension de structure métallique

Xuteng Iron Tower est l’un des fabricants et fournisseurs de tours électriques à haute tension à structure en acier en Chine qui peuvent vendre en gros des tours électriques à haute tension à structure en acier. Nous pouvons vous fournir un service professionnel et un meilleur prix. Si vous êtes intéressé par la tour électrique haute tension à structure métallique, veuillez nous contacter. Nous suivons la qualité du repos assuré que le prix de la conscience, un service dédié.

Étapes pour la conception de la tour de puissance à haute tension à structure métallique :

1. Confirm or select meteorological conditions, conductor and ground wire grades;

2. Planifiez le type de tour en fonction du plan de type de tour donné ou du niveau de tension et des conditions de chemin ;

3. Coordination de l'isolation ;

4. Tracer des cercles de dégagement électrique et proposer des conditions de charge ;

5. Planifier et concevoir la tête de tour selon le cercle de dégagement électrique ;

6. Complétez le schéma unifilaire pour l'ensemble de la sélection de la tour en fonction de la planification du type de tour (y compris les différentes hauteurs d'appel) ;

7. Effectuer une combinaison de charges ;

8. Saisissez tous les paramètres du type de tour conformément aux exigences du logiciel de calcul de la tour ;

9. Dessinez un tableau de commande basé sur les résultats du calcul du type de tour ;

10. Complétez le schéma structurel selon le schéma de commande.

Le calcul et l'analyse des forces internes des structures des pylônes de lignes de transmission sont entièrement basés sur la mécanique classique, à savoir la « Mécanique théorique », la « Mécanique des structures » et la « Mécanique des matériaux ». Par conséquent, la structure de pylône de ligne de transmission est considérée comme une structure de pylône spatiale composée d’éléments articulés idéaux.

Charge de la tour

Il peut être divisé en :

Charge permanente : le poids de la tour, du conducteur, des raccords, des isolateurs et des autres équipements fixes.

Charges variables : charge de vent, charge de givrage, tension des fils, charges temporaires pour la construction et la maintenance.

Charges spéciales : charges causées par des fils cassés, charges causées par des tremblements de terre.

Selon le sens d'action, ils peuvent être décomposés en :

Charge latérale : charge de vent, charge angulaire.

Charge longitudinale : charge de vent, charge de traction.

Charge verticale : Charge de gravité.
